KT2.5-90/1S-2N可调衰减器技术指标规格

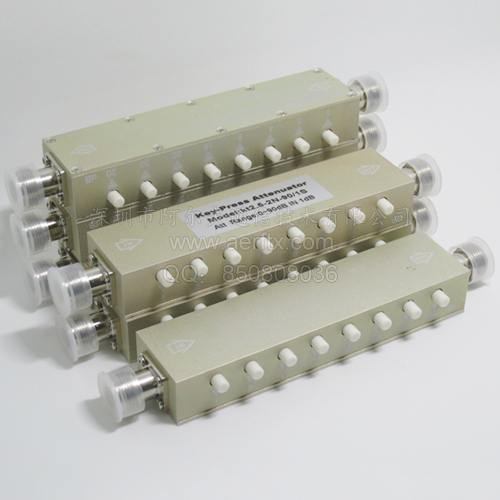

KT2.5-90/1S-2N型步进式同轴衰减器可在不中断电路的情况下以1dB步 进形式调节电路的信号电平，也可以作为仪器设备的机内衰减器，用于调 测试 系统中的功率电平，具有体积小、精度高、稳定可靠等特点。

• 工作频率：   DC-2.5GHz

• 衰减调节范围：0-90dB步进

• 衰减步进：1、2、4、8、16、20、20、20、（dB）

• 插入损耗：≤3.5dB

• 驻波比：  ≤1.4


 使用注意：

• 开关寿命5000次，以15-20次/秒速度运行5000次。

• 使用时轻按轻放，以免开关产生松动、弯曲等机械变形。

6.单键衰减精度:±0.9dB Max (0～8dB)

                        ±2.0dB Max(10～20dB)

  多键衰减精度：±3.5dB Max

7.额定功率：2W

8．连接器形式：N

9.温度范围：-10℃～+50℃（运行）

                   -40℃～+70℃（未运行）

10.外形尺寸：166X20X35.3mm

11.重量：175g

12.阻值：50欧姆
