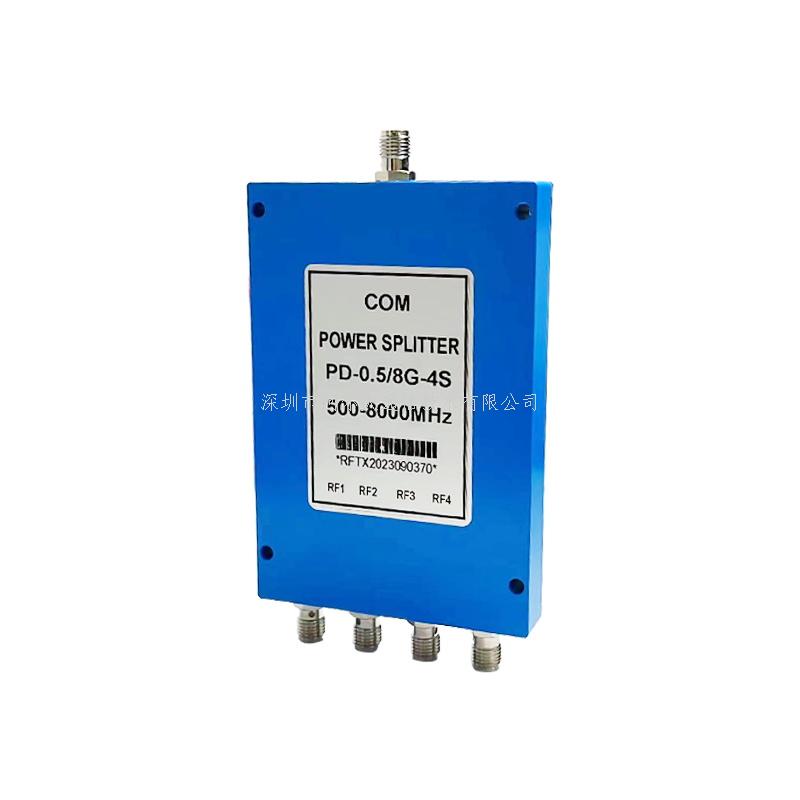

PD-0.5/8-4S SMA 型功分器（0.5-8GHz）技术规格书
SMA 型微带功分器全称微带功率分配器，英文名 Power Divider，是一种将一路输入信号能量分成两
路或多路输出相等或不相等能量的器件；也可反过来将多路信号能量合成一路输出，此时也称为合
路器。一个功分器的输出端口之间应保证一定的隔离度。具备工作频率宽、插损小、隔离度高，性
能稳定等优点。
1、产品型号： PD-0.5/8-4S
2、产品名称：4 路微带功分器
3、技术指标：
频率范围 Frequency Range 0.5-8GHz
插损 Insertion Loss(含 6.0dB 分配比) 8.0dB Max
隔离度 Isolation Typ：22dB，Min：18dB
输入端驻波 Input port VSWR Typ：1.25，Max：1.3
输出端驻波 Output port VSWR Typ：1.15，Max：1.2
幅度平衡度 Amplitude Balance 0.5dB Max
相位平衡度 Phase Balance ±5º
阻抗 Impedance 50 ohm
接头类型 Connector SMA Type Female
功率容量 Power Capability 分路器时：20W；合路器时：1W
工作温度 Operating Temperature -30～+70°C
外型尺寸 External Dimension 86.7×59×11mm
重量 Weight 125g
