SMA 微带四功分器（0.5G-6G）技术规格书
SMA 微带功分器全称微带功率分配器，英文名 Power Splitter，是一种将一路输入信号能量分成两
路或多路输出相等或不相等能量的器件；也可反过来将多路信号能量合成一路输出，此时也称为合
路器。一个功分器的输出端口之间应保证一定的隔离度。具备工作频率宽、插损小、增益及隔离度
高，性能稳定等优点。本产品有三个输出端口做隔直处理，防止直流电从此三个端口通过，一个输
出端口可以直流馈电，以保证产品的直流电通路只有一个。

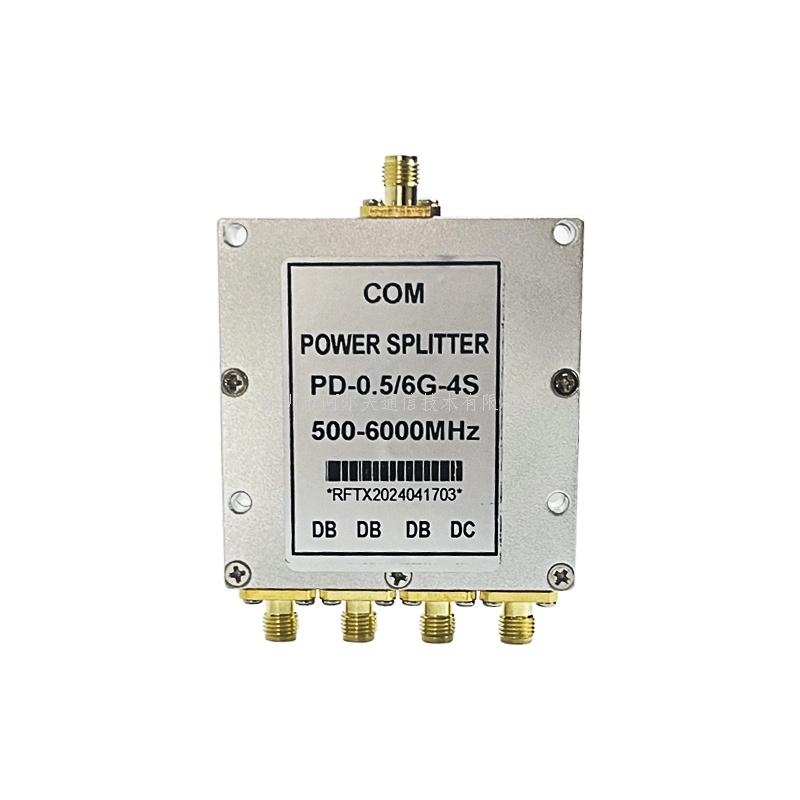

1、产品型号：PD-0.5/6-4S
2、产品名称：一分四功率分配器
3、技术指标：
频率范围（GHz） 0.5-6
插入损耗（dB）
(含分配比) ≤7.9
隔离度（dB） ≥15dB(@500M-800MHz),
≥20dB(@800M-6000MHz)
输入驻波（VSWR） ≤1.5
输出驻波（VSWR） ≤1.3
幅度平衡度（dB） ≤0.3
相位平衡度（°） ±6
阻抗（Ω） 50
隔直 COM TO RF1,RF2,RF3
馈电 COM TO RF4
接口类型 SMA-K
功率容量（W） Forward:10w(Avg.)100w(Peak),
Reverse:2w(Avg.)30w(Peak)
工作温度（°C） -20～+80
外型尺寸（mm） 59×57×14
